Adressierbare SPI Pixel LED Installation läuft nicht richtig - Die häufigsten Fehler [Troubleshooting]

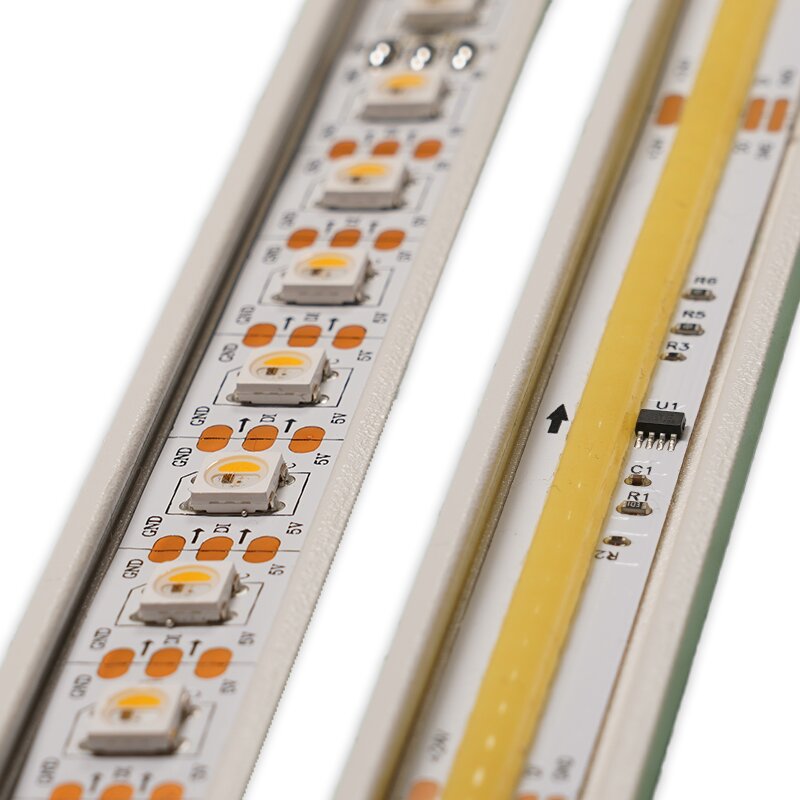

Anders als bei regulären analogen PWM basierten LEDs gibt es bei den adressierbaren SPI Pixel LEDs eine Laufrichtung. Es gibt also einen klar definierten Eingang und dementsprechend auch einen Ausgang. Du kannst dies auf zwei Arten identifizieren. Zum einen findest Du auf den LED-Stripes in regelmäßigen Abständen einen Pfeil. Dieser zeigt Dir, in welcher Richtung die Daten fließen müssen. Der Pfeil muss also immer von der Steuerung bzw. vom Controller weg zeigen - nicht auf den Controller zu.

Die zweite Möglichkeit ist, bei den LEDs ganz genau hinzuschauen. Dort findest Du sehr häufig die Bezeichnungen DI für “Data Input” (also die Eingangsseite) und DO für “Data Output” (Ausgangsseite).

Bei den LED Tubes ist es natürlich schwierig, eine Eingangsseite ausfindig zu machen, da sie ja von einem Silikonmantel umgeben sind. Deshalb haben wir auf allen unseren Leuchtmitteln eine kleine Kennzeichnung in Form von einem Zettelchen mit einigen Produktmerkmalen darauf. Dies kennzeichnet immer die Eingangsseite.

Solltest Du trotzdem mal nicht wissen, welche von beiden die Eingangsseite ist, so kannst Du es einfach ausprobieren. Du kannst die LEDs nicht kaputt machen, indem Du die falsche Seite an den Datenkanal anschließt. Sei nur vorsichtig bei V+ und GND. Die solltest Du besser nicht verwechseln, da Du sonst die LEDs schnell beschädigen kannst.

Ein zu schwaches Datensignal tritt häufig auf, wenn die Kabel verlängert werden. Da das Datensignal immer auf 5V läuft, wird es relativ schnell unsauber, je länger man die Zuleitung macht. Das führt dann zu Aussetzern oder Flackern bei Deinen adressierbaren SPI LEDs.

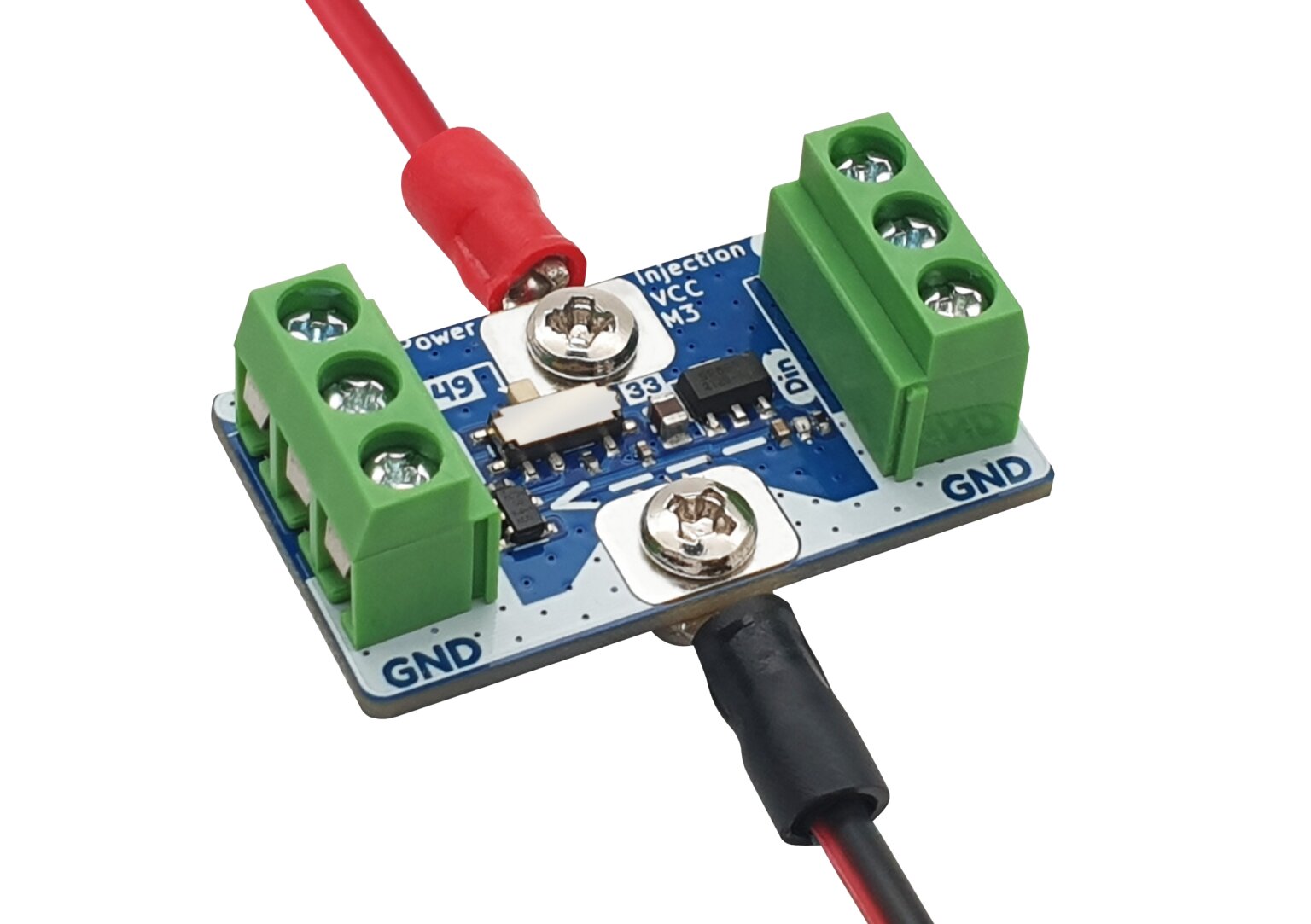

Dafür hätten wir den Databooster als Lösungsansatz. Diesen solltest Du immer so weit wie möglich an den Anfang des Datenausgangs anbringen, um mit dem saubersten bzw. stärksten Signal zu arbeiten und diesem dann einen Boost zu verleihen. Dieses kleine Teil kann ein richtiger Game-Changer in Deiner Installation sein. Er hat uns schon bei einigen Installationen den Allerwertesten gerettet.

Strom und Spannung relativ komplexes Thema, da es je nach Installation und SPI LEDs starke Unterschiede gibt. Dennoch gibt es hierzu ein paar Informationen, die allgemein die Fehlerquelle beschreiben.

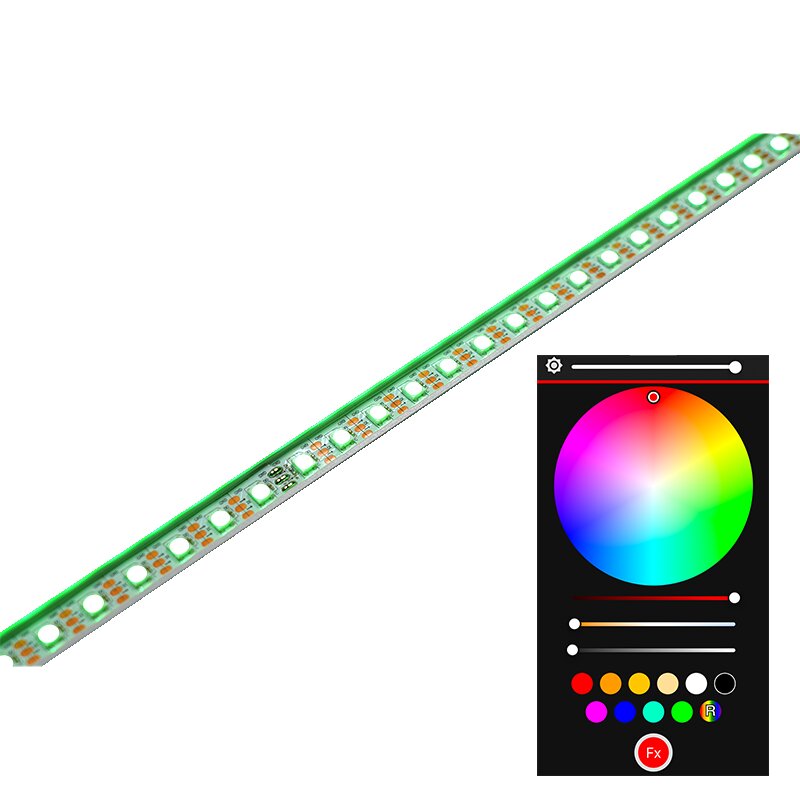

Wenn das Netzteil entweder durch zu lange Zuleitungen bis zum LED-Stripe nicht genug Spannung an das Leuchtmittel bekommt oder das Netzteil grundsätzlich an seine Kapazitätsgrenze stößt, kommt es oft zu Verfärbungen des Lichtsignals. Wenn du z.B. deine Installation auf Kaltweiß bei voller Helligkeit stellst und im Verlauf deiner SPI LED Installation eine Verfärbung ins Warmweiße beobachtest, dann hast du es mit hoher Wahrscheinlichkeit mit einem zu hohen Spannungsabfall zu tun.

Vorausgesetzt dein Trafo bringt genug Leistung für die gesamte Strecke mit, solltest du dann dafür Sorgen, dass die LEDs erneut mit Spannung vom Trafo versorgt werden. Du solltest dann eine Performance-Steigerung in Form von nachlassender Verfärbung der LEDs wahrnehmen.

Sollte das nicht der Fall sein, dann überprüfe, ob das Netzteil genug Leistung hat, um die gesamte Strecke mit Spannung/Strom zu versorgen.

Eine zweite Fehlerquelle tritt auf, wenn der Trafo nicht die richtige Spannung für deine SPI LEDs hat. Hier gibt es dann ebenfalls zwei Szenarien.

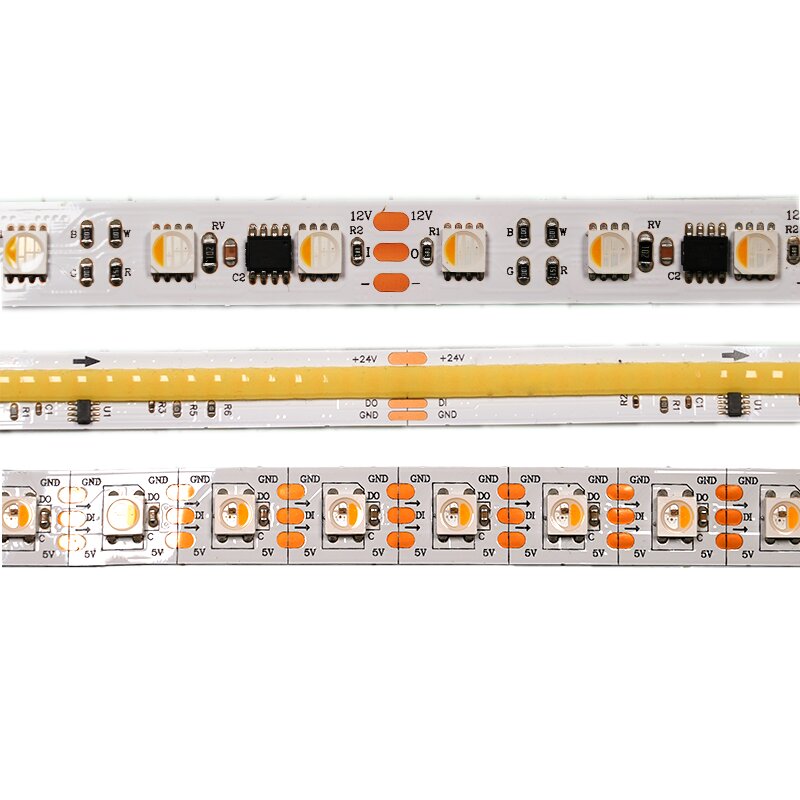

Ist der Trafo zu schwach, also wenn deine LEDs beispielsweise auf 24V laufen, du aber ein 12V Netzteil anschließt, dann leuchtet entweder nichts oder nur rot. Das ist noch die bessere von beiden Varianten, denn…

Ist dein Trafo/Netzteil zu stark, also schließt du z.B. an deine 5V LEDs ein 12V Netzteil an, dann können die LEDs sehr schnell kaputtgehen, weil sie zu heiß werden - also im Prinzip durchbrennen. Dieses Szenario solltest du also möglichst verhindern.

Wenn bei deiner SPI LED Installation das GND bzw. das Minus (-) nicht korrekt in die Installation integriert wird, kann es zu Flackern und Fehldarstellungen des Lichtsignals kommen. Da es eine Vielzahl an Anschlussvarianten gibt, haben wir auf der folgenden Seite die gängigsten Varianten aufgelistet und mit allgemeinen Anschlussplänen erläutert, worauf du achten musst.

Schau mal HIER

Wenn du die vorherigen Fehlerquellen bereits alle überprüft hast und dennoch irgendwas nicht stimmt, solltest du natürlich auch nochmal die Einstellungen im Controller checken.
