Signalverstärker für adressierbare LEDs 5V bis 48V
-
Signal Aufbereitung
- Nimmt ein LED-Datensignal auf und gibt es über einen wählbaren 33Ω- oder 249Ω-Widerstand weiter
- 33Ω ist für Kabel geeignet, bei denen GND und Daten im selben Kabel verlaufen
- 249Ω eignet sich für Kabel, bei denen Strom und Daten über verschiedene Kabel geführt werden
- Nimmt ein LED-Datensignal auf und gibt es über einen wählbaren 33Ω- oder 249Ω-Widerstand weiter
-
Überbrückung
- Wenn Sie irgendwann eine Brücke zwischen einigen LEDs in der Mitte des Laufs erstellen möchten, ist das Signal, das von den LEDs selbst ausgegeben wird, viel schwächer als das, was eine ordnungsgemäße Level-Shifting-Einrichtung ausgibt

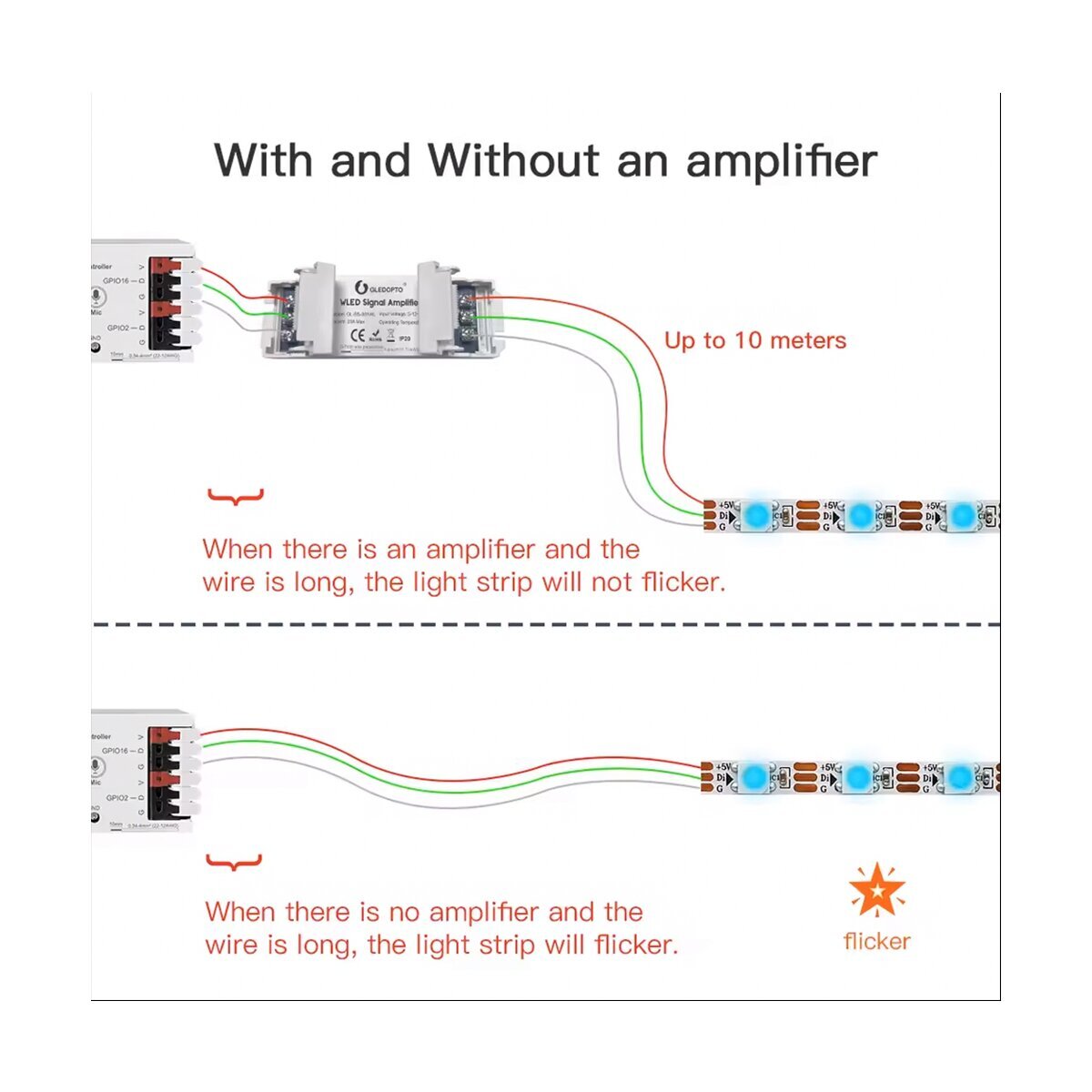

- Wenn das Datensignal aufgrund sehr langer Kabel schwach wird, nimmt dieses Board das geschwächte Datensignal auf und verstärkt dieses!
- Wenn das Datensignal durch äußere Einflüsse verfälscht wurde, kann nichts getan werden, um das Signal zu „reinigen“!
-
Stromeinspeisung

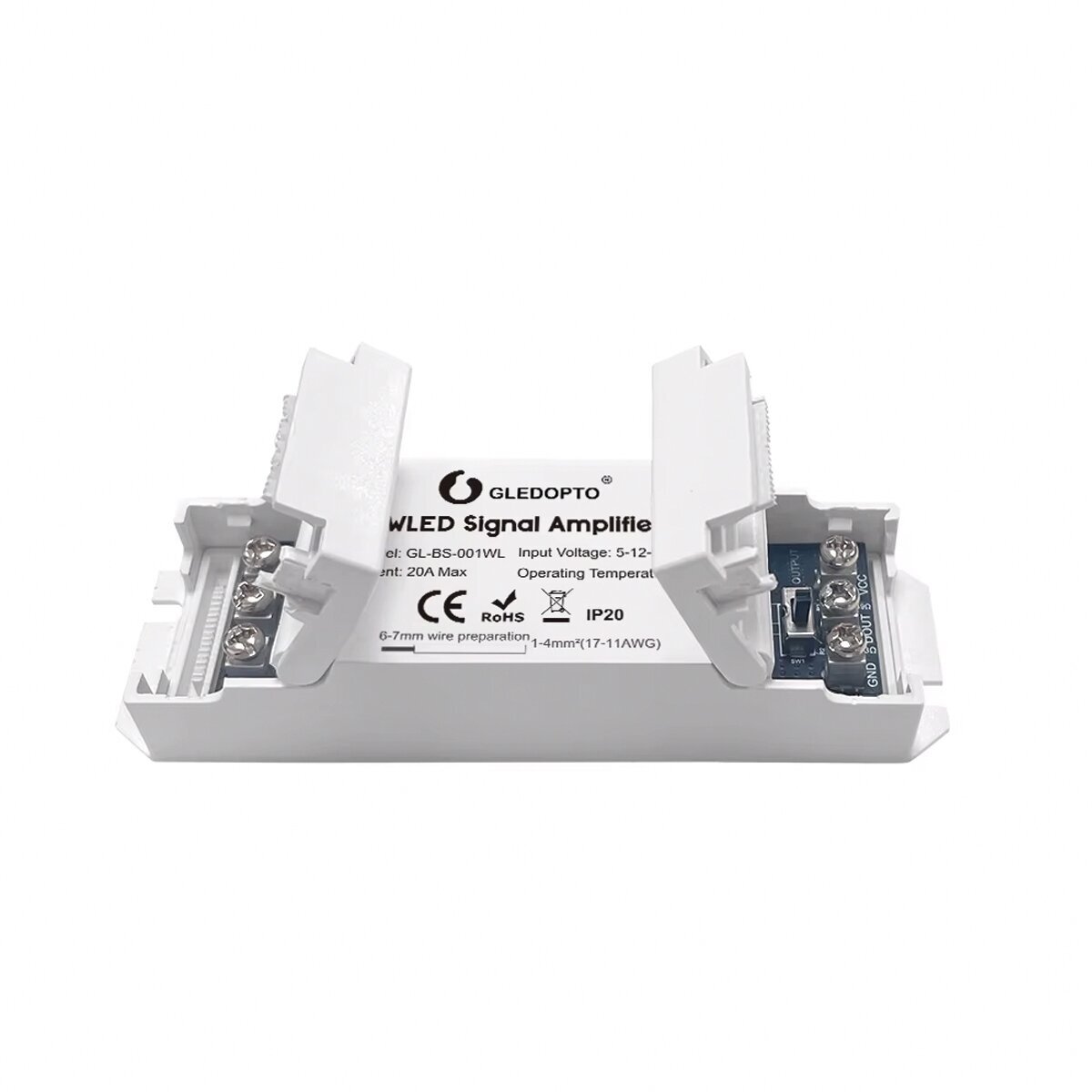

- Das Board hat 2 große Punkte für M3 schrauben und Muttern für eine Stromeinspeisung
- Board kommt mit 2x Gabel Crimphülsen, 2x M3 Schraube und 2x M3 Sicherungsmutter
- Ermöglicht die Einspeisung von Kabeln mit großem Durchmesser, ohne dass diese gelötet werden müssen
- Das Board hat 2 große Punkte für M3 schrauben und Muttern für eine Stromeinspeisung
-
Weitere Funktionen:
- Orange Power LED
- 5v - 48v kompatibel

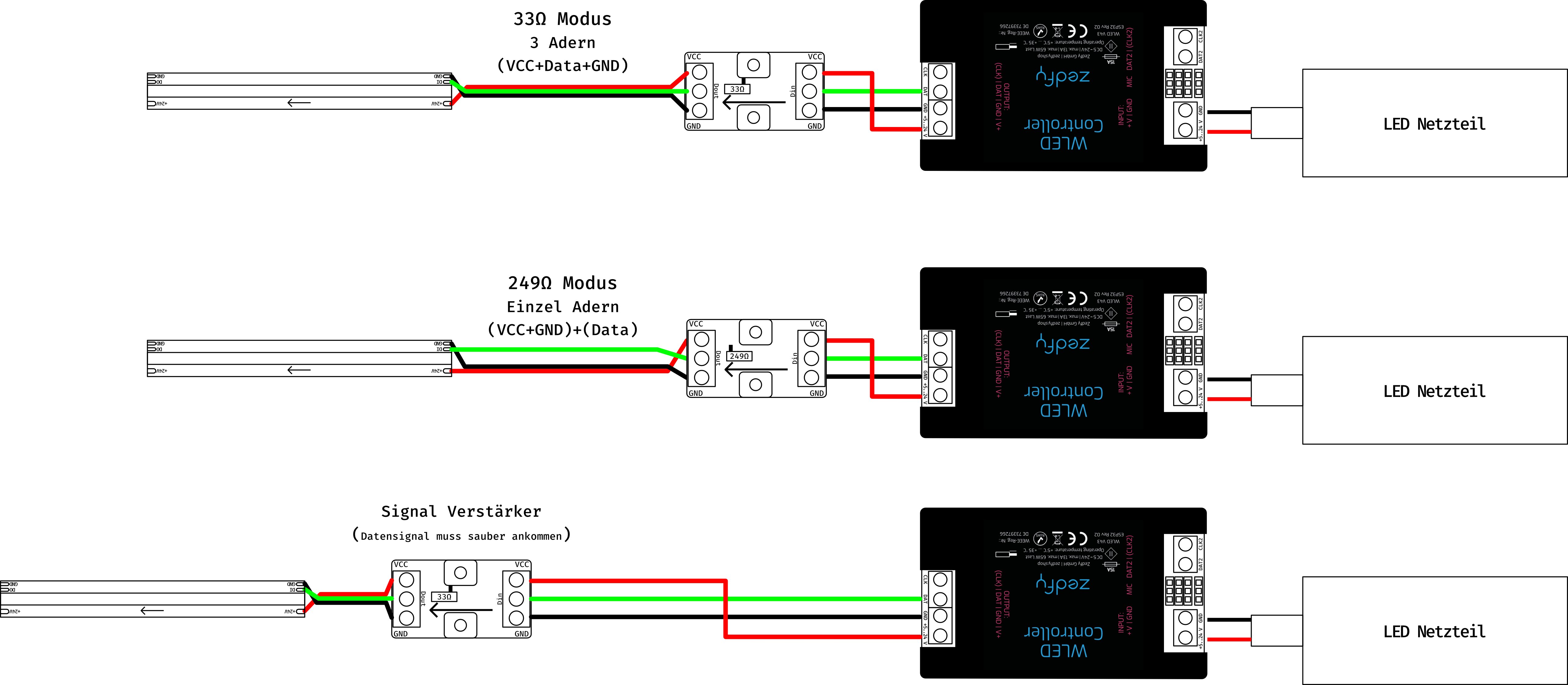

Anschlussmöglichkeiten
Mit dem oberen Anschluss haben Sie die Möglichkeit, ihren LED-Streifen auf eine weite Entfernung zu installieren (getestet 50 Meter). Wichtig ist nur die korrekte Stromversorgung des LED-Streifens.
