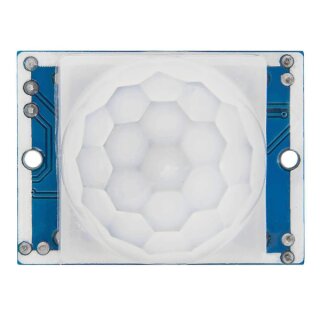

Bewegungsmelder für WLED Controller by Zedfy

• Diese Sensoren bieten die Möglichkeit, Empfindlichkeit und Zeitspanne anzupassen.

• Sie können wie ein Schalter an WLED angeschlossen und als "Switch" oder "PIR" konfiguriert werden.

• Achtung bei der Konfiguration: Verwenden Sie nicht "Button 0", sondern "Button 1", "2" oder "3", da "Button 0" eine Sonderrolle in WLED hat und Einstellungen zurücksetzen kann.

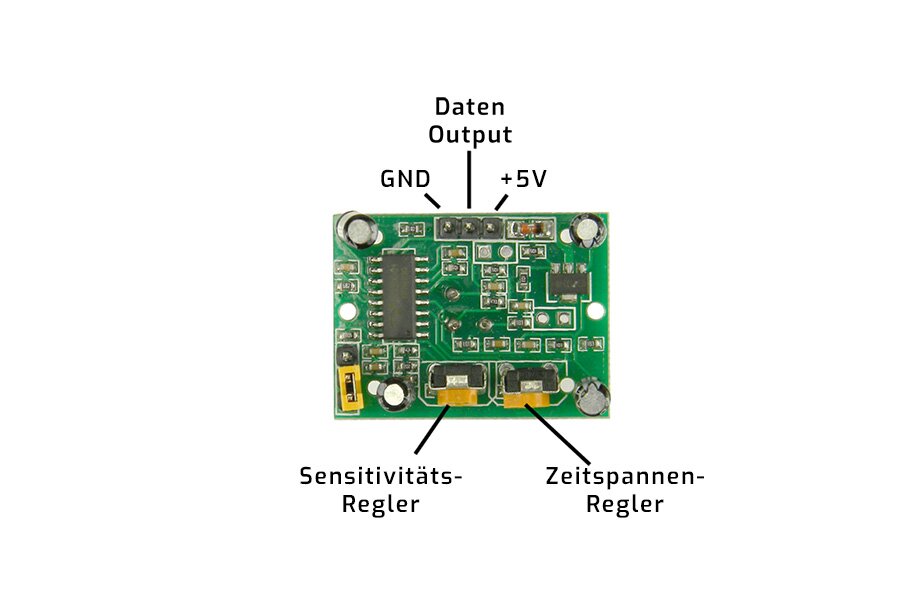

Anschlüsse:

1. • Drei Anschlüsse: GND, Versorgungsspannung (5…12V), Datensignal (3.3V Pegel).

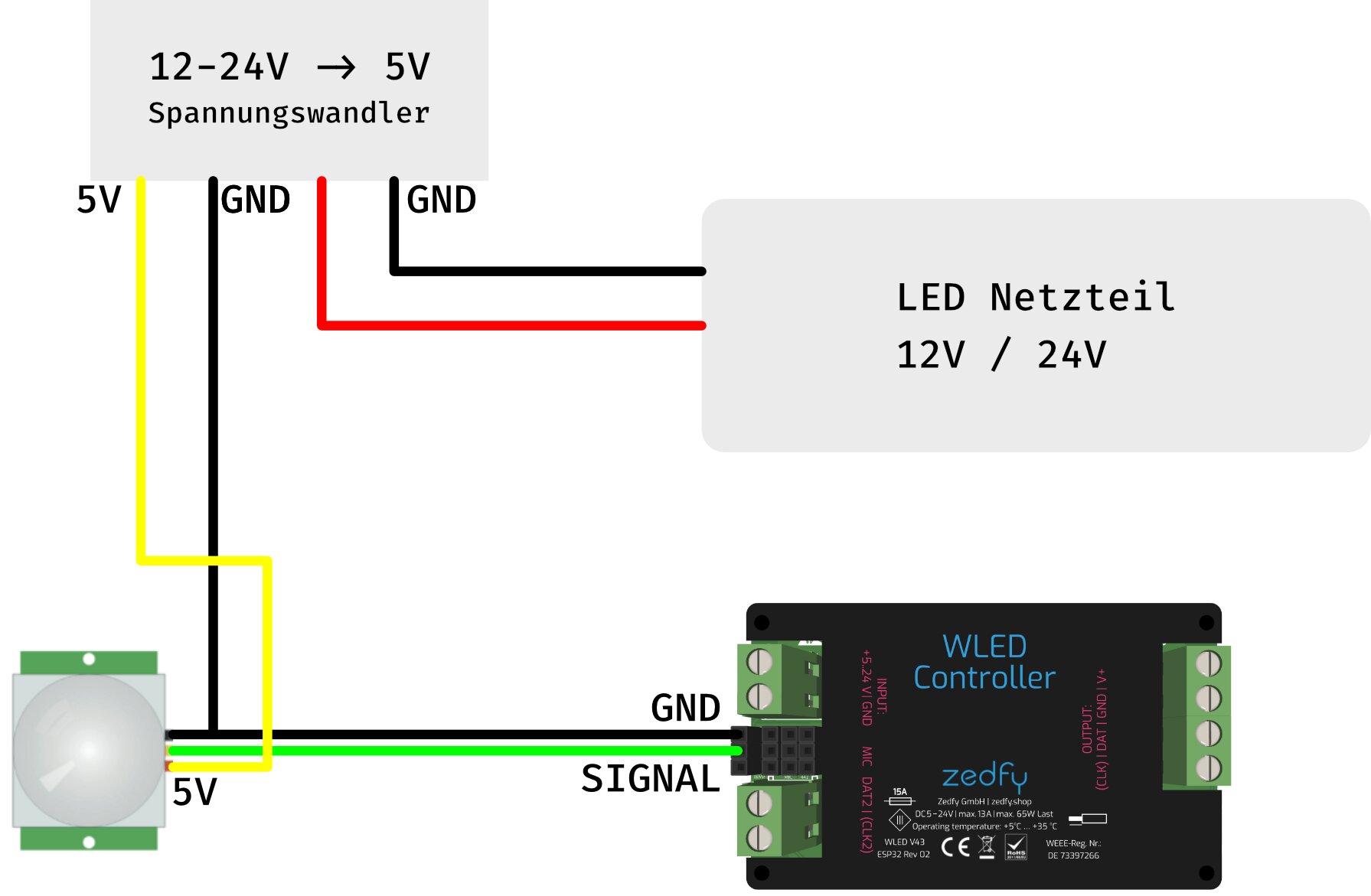

   • GND und Versorgungsspannung können direkt an ein Netzteil (5V oder 12V) angeschlossen werden.

   • Das Datensignal kann direkt an GPIO vom WLED Controller angeschlossen werden.

     Modi:

     • Position 1: Bei Bewegung wird ein HIGH-Signal (3.3V) ausgegeben und für die einstellbare Haltezeit gehalten, danach auf LOW (0V) zurückgesetzt.

     • Position 2: Das Signal bleibt auf HIGH, solange Bewegung erkannt wird, und schaltet auf LOW, wenn keine Bewegung mehr vorhanden ist.

       Einstellbare Haltezeit:

       Über einen Potentiometer einstellbar: Gegen den Uhrzeigersinn (3-5 s), Mittelstellung (ca. 100 s), im Uhrzeigersinn (ca. 200 s)

       Einstellbare Empfindlichkeit:

       Reichweite von ca. 3 bis 7 Metern, über einen Potentiometer einstellbar (im Uhrzeigersinn für geringere Empfindlichkeit).

Unter Config → LED Preferences können wir unseren PIR Sensor auf dem GPIO 15 hinterlegen.

Du kannst mehrere Sensoren anschließen und individuell konfigurieren, solange genügend GPIOs am Controller verfügbar sind.


Du hast zwei Möglichkeiten der Konfiguration:

Option 1: Als Schalter:

Unter „Config“ → „LED Preferences“ einen Button konfigurieren, den verwendeten GPIO einstellen und „Switch“ auswählen.

Bei Bewegung werden die LEDs eingeschaltet und nach der Haltezeit ohne Bewegung wieder ausgeschaltet.

Option 2: Als PIR Sensor:

Zwei Presets können konfiguriert werden: Eines für Bewegung und eines für keine Bewegung nach Ablauf der Haltezeit.
