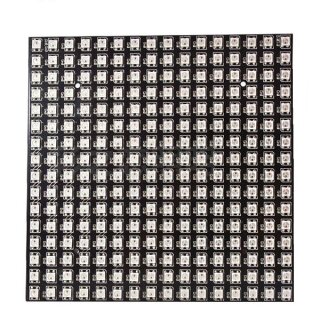

16x16 Ws2812b LED Matrix FLEX

Artikelnummer: M002
GTIN: 4260714370400
Kategorie: Ws2812b Matrix
Hersteller: Zedfy

Ws2812b 16x16 LED-Matrix Flex PCB

Steuer wie bei der flex PCB alle Ws2812b Pixel auf der 16x16 Matrix mit nur einem Data Pin. Stelle auch hier jede LED so ein, wie es dir gefällt. Der Fantasie sind bezüglich der beliebigen Animationen kaum Grenzen gesetzt. Diese Ws2812b Matrix auf dem 160 mm x 160 mm großen Panel hat eine flexible Leiterplatte, die sich sanft um Oberflächen biegen und krümmen lässt.

89,90 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 14 - 15 Werktage (DE - Ausland abweichend)

Beschreibung

WS2812B 16x16 LED Matrix kaufen

Das ist der Ws2812b Matrix Klassiker. Jedes LED Pixel ist in der 16x16 Matrix angeordnet und kann einzeln angesteuert werden. Stelle jede LED nach belieben ein. Diese LED Matrix kannst du wie jede andere Ws2812b LED ansteuern. Steuere alle 256 LEDs mit einem einzigen Data Pin. Hier kannst du dir einen Aufbau einer hard 16x16 Matrix ansehen. SIe hat die selbe Anzahl an LEDs allerdings mit einer festen PCB. Projiziert Bilder, Logos oder Texte.

Ws2812b 16x16 LED Matrix anschließen

Mach dich auf was gefasst! Es wird extrem hell wenn du die Ws2812b RGB LED-Matrix anschließt! Mit 265 LEDs kannst du bis zu 16A Strom verbrauchen, wenn du alle LEDs bei 100% Helligkeit auf hellweiß einstellst.
256 LEDs mit konfigurierbaren RGB Farben. Mit dem Daten Pin kannst du dann alle LEDs steuern. Jede Ws2812b LED erhält 24 Bit Farbe.

Die Verkabelung erfolgt über den sehr gänigen JST 3 Pin Stecker. Es gibt eine einzige Datenleitung mit einem sehr zeitspezifischen Protokoll. Da das Protokoll sehr zeitempfindlich ist, erfordert es einen Controller wie einen AVR, Arduino oder ähnliches der in Echtzeit Daten übertragen kann. Ein Linux-basierten Mikrocomputer kann hier leider nicht verwendet werden. Es ist ein Prozessor erforderlich der mindestens 8 MHz leistet. Am Eingang der LED Matrix sollte ein DC 5V und ein GND Erdungspins bereitgestellt werden. Verbinde dann den Data In (DIN) Pin mit Deinem LED Controller. Achte unbedingt darauf, dass auch eine gemeinsame Masse zwischen der 5V Stromversorgung und dem Controller besteht. Da jede LED bis zu 60 mA verbrauchen kann (das sind bis zu 16 A pro Panel, wenn alle LEDs hellweiß leuchten!). Die flexible Leiterplatte sollte über einen längeren Zeitraum nicht so viel Strom verarbeiten. Versuche die Stromaufnahme möglichst unter 5A zu halten. Bei den meisten Anwendungen der Ws2812b Matrix werden etwa 1/4 bis 1/2 des maximalen A Strom benötigt. Bei dieser 16x16 Ws2812b LED Matrix bis zu 5 A bei den meisten Anwendungen.

Du kannst auch mehrere WS2812b Matrix miteinander verketten. Verbinde für die zweite Abschirmung den DIN-Anschluss mit dem DOUT der ersten Platte. Schließe auch einen GND Erdungsstift zusammen und speise die LED Matrix ebenfalls mit 5V. Du kannst so viele Ws2812b Matrix verketten, wie möchtest, obwohl nach 4 oder mehr Anzeigen möglicherweise nicht mehr genügend RAM zur Verfügung stehen, wenn Sie eine Arduino UNO verwendest. Achte auch auf den Stromverbrauch. Möglicherweise benötigst du für so viele Ws2812b LEDs ein 5V 10A Netzteil! Du kannst ein 5V 4A, 5V 2A oder sogar ein 5V 10A Netzteil verwenden. Die 16x16 Matrix zieht sich nur so viel Energie wie es benötigt um betrieben zu werden. Rechne dir durch wieviel Leistung du für dein Ws2812b Matrix Projekt benötigst.

Spannung:	DC5V
Schutzklasse:	IP20
Farbraum:	RGB
Led Anzahl:	256
IC Typ:	WS2812B
Max Ampere:	16Ah
PCB Größe:	160 x160mm
Pitch:	10mm
